一、功能概述：
本實驗室為模擬冰箱、空調可燃性冷媒泄漏，適用于制冷器具、冰淇淋機、制冰機、熱泵、空調器和除濕機等的冷卻系統，模擬冷卻系統在注入制冷劑狀態下的泄漏情況，檢測冷卻系統在使用時因制冷劑而產生泄漏、爆炸的可能。驗證產品安全的實驗室，該實驗室項目主要分成兩部分。
1. 用于防爆隔離的鋼筋混凝土房間。（客戶搭建）
2. 用于測試的設備。（包含房間恒溫系統、防爆排風系統、冷媒泄漏控制系統、冷媒濃度監控系統、HSE 報警檢測系統）
二、符合標準
1、 IEC 60335-2-89:2019 Clause 22.112 Clause 22.113 Annex CC；
2、IEC/UL 60335-2-40:2022 Annex FF Annex PP Annex MM；
三、設備系統組成
測試系統主要由測試室恒溫系統、防爆排風系統、冷媒泄漏控制系統、冷媒濃度監控系統、HSE 報警檢測系統五部分組成。
測試室恒溫系統：
1. 測試室有嚴格的溫度要求，采用循環式室內空氣的控溫方式，通過天花網板出風和測試室側的下部回風口回風，室體頂部送風采用（300mm x 300mm）的多孔鋁板。其控制系統安裝在控制室控制柜內，由觸摸屏進行溫度設定與控制。溫度控制范圍：10℃~40℃±2℃；
2. 測試室室體頂部天花上部采用防火保溫材料包裹，并預留防爆卸壓口及強制排風口，確保室內溫度均勻；
3. 測試室控溫系統為防爆系統，使用的循環風機為防爆電機，制冷為防爆制冷機組，加熱系統采用防爆鰭片式加熱器，通過操作柜溫度控制器調節室內溫度；
防爆排風系統：
1. 送風、排風風道采用頂部安裝的方式，風機采用防爆風機，排風系統的電氣連接線均采用金屬管包裹。
2. 防爆排風系統可以手動強制打開，也可以通過軟件設定當房間內冷媒濃度大于設定值時自動開啟。
3. 風道采用鍍鋅材料制作的金屬風道，外部包裹保溫材料，風道外殼單獨與大地相連，并且接地電阻小于4歐姆。
4. 排風系統的風量滿足換氣速率達到12次/小時；

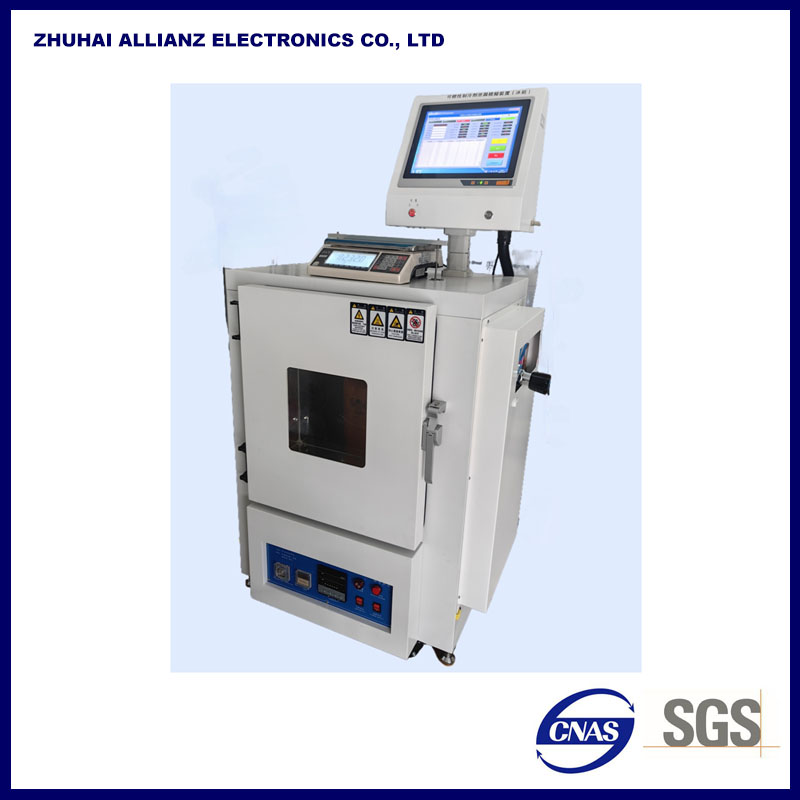

冷媒泄漏控制系統：
1. 制冷劑的釋放量為制冷劑充注量的25%±5%；50%±1.5g；80%±1.5g；(按照標準要求設定)
2. 制冷劑注入方式：使用5kg左右的制冷劑鋼瓶通過稱重方式，將制冷劑氣體通過毛細管按照設定的泄漏速率從中釋放；
3. 氣體質量采用高精度電子秤稱重，稱重范圍：0~20kg,精度±0.1g。電子秤與PLC通訊，可實時監測質量變化。
4. 試驗時間：0~999999秒可設定；
5. 冷媒泄漏速率：采用高精度質量流量控制器自動控制。
6. 冰箱測試冷媒泄漏速率控制范圍：小流量0~30g/min，控制精度為±1%F.S；大流量0~280g/min，控制精度為±1%F.S；
7. 空調測試冷媒泄漏速率控制范圍：0~800g/min，控制精度為±1%F.S；
8. 釋放孔入口處的壓力不低于300 kPa（表壓），可通過調壓閥進行壓力調節；
9. 控制方式：采用PLC+觸摸屏控制，可對各試驗參數進行設置，實時監控、采集記錄（制冷劑泄漏量、當前速率、氣體濃度等）。
冷媒濃度監控系統
制冷劑傳感器類別：R32、R600a、R290、R454B。采用進口紅外傳感器，保證測試精度及滿足標準要求的響應時間。采用上位機軟件監控采集各點傳感器濃度數據，可設定采集時間，并能自動保存數據，能夠查詢歷史記錄數據。
